Sun Odyssey 54DS

Le bateau à été réalisé d’après le plan paru dans le MRB N° 573; afin de donner plus de réalisme, la maquettes à été complétée avec de nombreux détail relevés sur des bateaux de même type vu lors de promenades le long des quais de Redon et d’ailleurs.

Le bordage de la coque à entièrement été réalisé en baguettes de balsa ep 3mm résinées

Caractéristiques:

Origine du plan:    MRB N° 573

Coque :                   lattes de balsa de 3mm

Couples:                 contreplaqué de 5mm

Quille:                    Samba de 9mm

Pont:                         Placage en teck ep 1mm

Bordage de la coque en lattes de 3mm

Echelle:                  1/22ème

Longueur:               76 cm

Largeur:                 22,1 cm

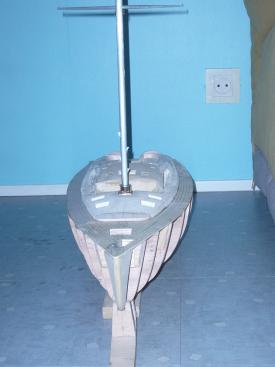

Vue de l’avant de la maquette, le « sous pont »est déjà en place

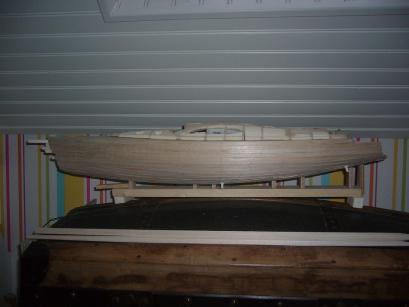

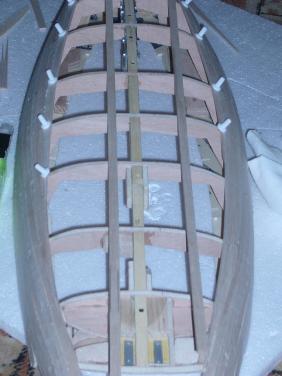

La coque est entièrement bordée, il ne reste plus qu’à araser les quelques baguettes qui dépassent encore

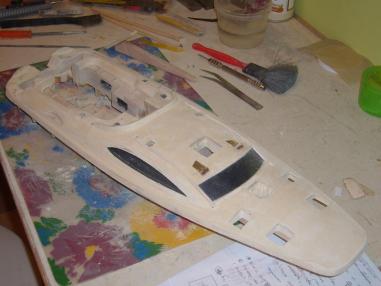

La cabine, qui semble simple mais qui est le fruit de l’assemblage de nombreuses pièces  toutes précisément ajustées

Etapes de la construction de la quille: Réalisation d'un master de dérive et de lest en polystyrène extrudé en deux moitiés, façonnage d'un moule en plâtre et coulage du plomb dans le moule; assemblage des deux demi lest

vît de mulet ancrage pataras et étai ferrure de hale bas

Réalisation des nombreuse pièces d’accastillage:

partie haute enrouleur de génois

balustrades

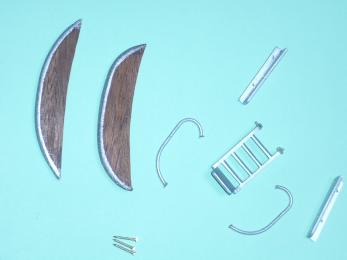

accastillage plage de baignade

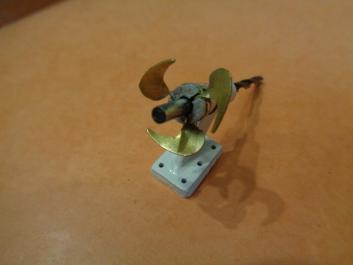

chaise d'hélice et hélice. L’ensemble a été réalisé après de nombreuses recherches internet

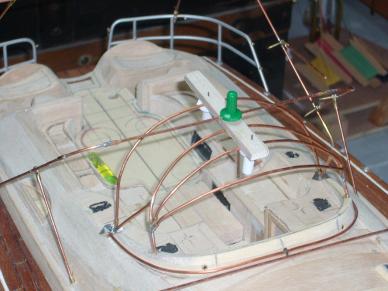

 Réalisation de la structure de la capucine

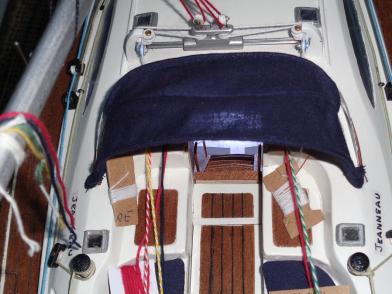

 La même une fois terminée

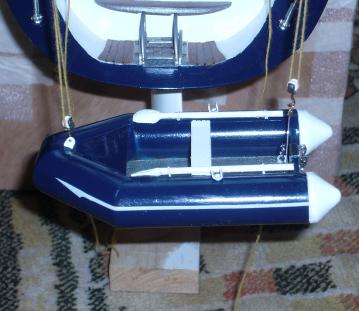

 L’annexe

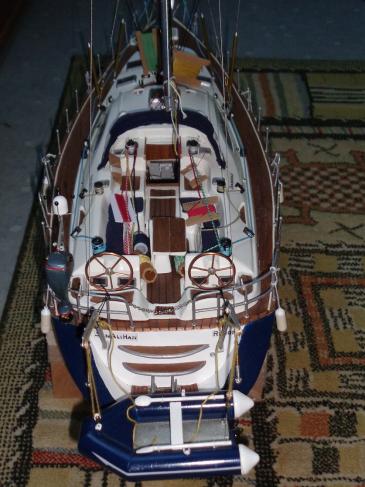

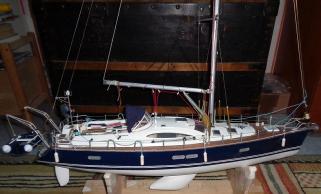

Vue arrière de la maquette terminée

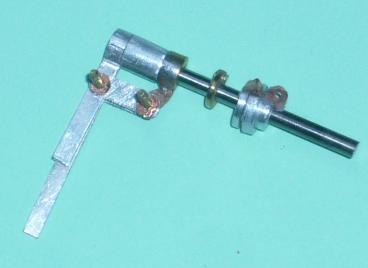

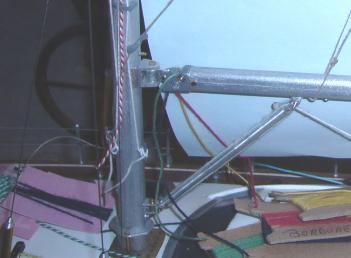

L’ensemble hale bas et vit de mulet

Voir plus de photos

Mise à jour: 13 octobre 2019
